PHÍP XANH NGỌC FR4 – TÍNH CHẤT KỸ THUẬT VÀ CÔNG DỤNG RIÊNG

Tìm hiểu phíp xanh ngọc FR4 với khả năng cách điện, chịu nhiệt, độ bền cơ học và ứng dụng trong ngành điện – điện tử, cơ khí. Tham khảo vật liệu tại Thuận Thiên.

1. Phíp xanh ngọc là gì? Cấu tạo và đặc điểm nhận biết

Trong lĩnh vực điện – điện tử và cơ khí công nghiệp, vật liệu cách điện đóng vai trò quan trọng trong việc bảo vệ linh kiện, hạn chế rò điện và duy trì độ ổn định của thiết bị. Bên cạnh các loại nhựa kỹ thuật thông thường, vật liệu composite gia cường sợi thủy tinh ngày càng được sử dụng trong những ứng dụng đòi hỏi đồng thời khả năng cách điện và độ bền cơ học.

Phíp xanh ngọc là vật liệu dạng tấm có màu xanh ngọc đặc trưng, thường được sử dụng trong ngành điện và gia công cơ khí. Dòng vật liệu này thường được nhận diện trên thị trường với tên gọi FR4, thuộc nhóm laminate epoxy gia cường sợi thủy tinh.

1.1 Cấu tạo của vật liệu

Về cơ bản, FR4 được tạo thành từ các lớp vải sợi thủy tinh được tẩm nhựa epoxy, sau đó ép dưới nhiệt độ và áp suất cao để hình thành tấm vật liệu có kết cấu chắc chắn.

Cấu tạo nhiều lớp giúp sản phẩm có độ cứng, độ bền cơ học và khả năng cách điện phù hợp với nhiều ứng dụng kỹ thuật. Bề mặt vật liệu tương đối phẳng, có thể gia công bằng các phương pháp cơ khí như cắt, khoan, phay và mài.

Trên thị trường, phíp là cách gọi quen thuộc dành cho nhiều dòng vật liệu dạng tấm hoặc thanh có tính cách điện. Tuy nhiên, không phải tất cả các loại phíp đều có cùng thành phần và đặc tính. Khi mua hàng, cần xác định rõ loại vật liệu thay vì chỉ dựa vào màu sắc bên ngoài.

1.2 Phân biệt FR4 với các dòng phíp khác

FR4 thường sử dụng nền sợi thủy tinh và nhựa epoxy, trong khi một số dòng vật liệu khác sử dụng vải cotton hoặc giấy tẩm nhựa phenolic. Sự khác biệt về cấu tạo dẫn đến đặc tính chịu lực, cách điện, chịu nhiệt và khả năng gia công không giống nhau.

Vì vậy, khi lựa chọn vật liệu cho tủ điện, máy biến áp hoặc đồ gá cơ khí, doanh nghiệp nên xác định chính xác cấp vật liệu và thông số kỹ thuật cần thiết.

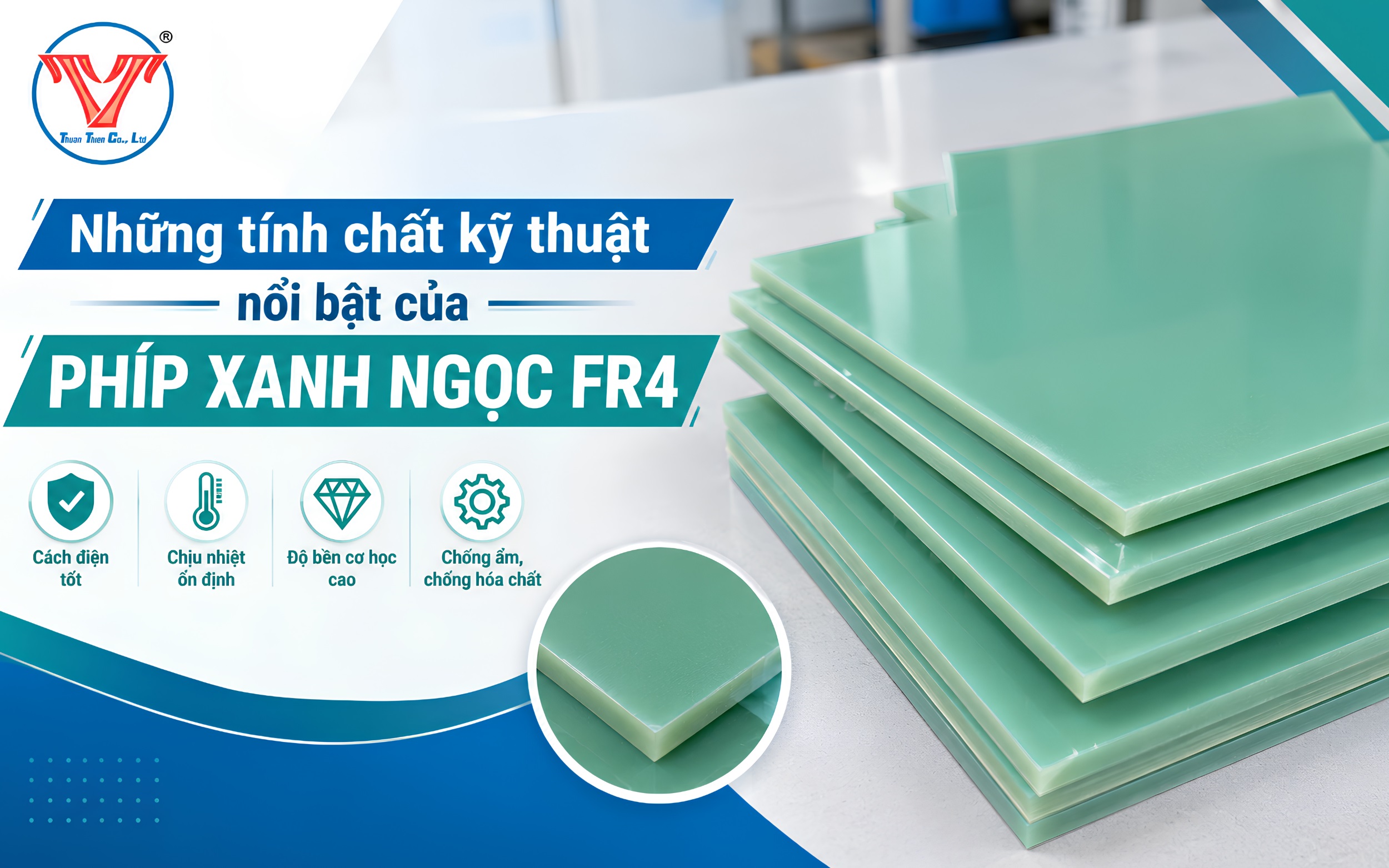

2. Những tính chất kỹ thuật nổi bật của phíp xanh ngọc FR4

Khả năng đáp ứng nhiều yêu cầu kỹ thuật là lý do vật liệu này được sử dụng trong các thiết bị điện và hệ thống sản xuất. Tuy nhiên, hiệu suất thực tế còn phụ thuộc vào cấp FR4, độ dày, chất lượng gia công và điều kiện vận hành.

2.1 Khả năng cách điện và độ bền điện môi

Đây là một trong những đặc tính quan trọng nhất của vật liệu. Nhờ cấu trúc sợi thủy tinh kết hợp nhựa epoxy, FR4 có khả năng cách điện tốt, phù hợp làm tấm đỡ linh kiện, vách ngăn và chi tiết ngăn cách giữa các bộ phận dẫn điện.

Trong ngành điện, phíp cách điện được sử dụng để hỗ trợ hạn chế tiếp xúc điện không mong muốn giữa các chi tiết kim loại hoặc bộ phận mang điện. Khả năng cách điện cụ thể cần được đánh giá theo độ dày, điện áp làm việc, điều kiện nhiệt độ, độ ẩm và tiêu chuẩn kỹ thuật của sản phẩm.

Đối với những thiết bị có điện áp cao, không nên tự lựa chọn vật liệu chỉ dựa trên tên gọi FR4. Cần kiểm tra thông số điện môi và yêu cầu an toàn của toàn bộ hệ thống.

2.2 Độ bền cơ học và khả năng chịu lực

Cấu trúc gia cường bằng sợi thủy tinh giúp vật liệu có độ cứng và khả năng chịu lực tốt trong nhiều ứng dụng công nghiệp. Sản phẩm có thể được gia công thành tấm đỡ, đế gá, chi tiết định vị và bộ phận kết cấu cách điện.

So với một số vật liệu cách điện thông thường, FR4 có thể đáp ứng tốt hơn những ứng dụng cần kết hợp giữa cách điện và độ ổn định hình dạng.

Tuy nhiên, vật liệu vẫn có giới hạn chịu tải. Khi sử dụng cho chi tiết chịu lực liên tục, cần tính toán độ dày, kích thước, vị trí bắt vít và lực tác động để hạn chế nứt vỡ.

2.3 Khả năng chịu nhiệt

FR4 có khả năng làm việc trong môi trường nhiệt độ tương đối cao so với nhiều loại vật liệu cách điện phổ thông. Một số cấp vật liệu FR4 tiêu chuẩn có chỉ số nhiệt độ chuyển thủy tinh (Tg) khoảng 130–140°C hoặc cao hơn tùy dòng sản phẩm.

Cần phân biệt nhiệt độ chuyển thủy tinh với nhiệt độ làm việc liên tục cho phép. Hai thông số này không đồng nghĩa và không thể sử dụng thay thế cho nhau.

Khi thiết bị phải hoạt động lâu dài trong môi trường nóng, khách hàng nên yêu cầu thông số kỹ thuật của đúng cấp vật liệu để lựa chọn phù hợp.

2.4 Khả năng chống ẩm và ổn định kích thước

FR4 có khả năng chống ẩm tương đối tốt nhờ nền epoxy và kết cấu sợi thủy tinh. Vật liệu có độ ổn định hình dạng phù hợp với nhiều chi tiết yêu cầu kích thước chính xác.

Đặc tính này hữu ích trong các ứng dụng điện – điện tử, nơi độ ổn định của tấm đỡ và vị trí linh kiện có thể ảnh hưởng đến quá trình vận hành.

2.5 Khả năng gia công theo yêu cầu

Vật liệu có thể được cắt theo kích thước, khoan lỗ, phay rãnh hoặc tạo hình thành các chi tiết kỹ thuật. Tuy nhiên, do có thành phần sợi thủy tinh, quá trình gia công cần sử dụng dụng cụ phù hợp và kiểm soát bụi phát sinh.

Nếu cần sản xuất hàng loạt, nên chuẩn bị bản vẽ thể hiện đầy đủ kích thước, vị trí lỗ, dung sai và yêu cầu bề mặt để hạn chế sai lệch.

3. Công dụng riêng của vật liệu trong điện – điện tử và cơ khí

Nhờ kết hợp khả năng cách điện với độ bền cơ học, FR4 có thể được ứng dụng trong nhiều lĩnh vực. Tùy yêu cầu, vật liệu được sử dụng ở dạng tấm nguyên liệu hoặc gia công thành chi tiết hoàn thiện.

3.1 Ứng dụng trong tủ điện và thiết bị điện công nghiệp

Trong hệ thống tủ điện, vật liệu có thể được sử dụng làm tấm đỡ, vách ngăn, đế lắp linh kiện và bộ phận cách ly giữa các chi tiết dẫn điện.

Những vị trí này cần vật liệu có khả năng cách điện và duy trì hình dạng ổn định trong quá trình vận hành. Việc lựa chọn độ dày và kích thước phải căn cứ vào thiết kế thiết bị, khoảng cách cách điện và điều kiện làm việc.

3.2 Ứng dụng trong máy biến áp và động cơ điện

Trong máy biến áp, động cơ và các thiết bị điện công nghiệp, vật liệu cách điện được sử dụng để tạo lớp ngăn cách, tấm đỡ hoặc chi tiết cố định các bộ phận bên trong.

Đối với ứng dụng liên quan đến dầu cách điện hoặc nhiệt độ cao, cần kiểm tra khả năng tương thích của đúng cấp vật liệu với môi trường làm việc. Không nên mặc định mọi loại epoxy đều đáp ứng được mọi điều kiện sử dụng.

3.3 Ứng dụng trong bảng mạch và thiết bị điện tử

Trong ngành điện tử, FR4 là một trong những vật liệu nền phổ biến để sản xuất bảng mạch in. Cấu trúc sợi thủy tinh và epoxy giúp tạo nền có độ ổn định cơ học, hỗ trợ bố trí các đường dẫn điện và linh kiện.

Ngoài bảng mạch, vật liệu còn có thể được gia công thành tấm đỡ, chi tiết cách điện và bộ phận định vị trong các thiết bị điện tử công nghiệp.

3.4 Ứng dụng trong đồ gá và máy móc tự động hóa

Trong các nhà máy, nhiều thiết bị cần chi tiết vừa có khả năng cách điện vừa đủ độ cứng để cố định sản phẩm trong quá trình gia công. FR4 có thể được sử dụng làm đế gá, tấm định vị, tấm lót và bộ phận hỗ trợ lắp ráp.

Đây là ứng dụng đáng chú ý trong các dây chuyền sản xuất linh kiện điện tử, thiết bị tự động hóa và hệ thống kiểm tra sản phẩm.

3.5 Ứng dụng trong gia công vật liệu cách điện

Ngoài các ứng dụng kể trên, vật liệu còn được cắt và phay thành các tấm chắn, miếng đệm, chi tiết ngăn cách hoặc bộ phận hỗ trợ lắp đặt trong máy móc.

So với phíp bố, FR4 có cấu tạo nền sợi thủy tinh và epoxy thay vì nền vải cotton tẩm nhựa phenolic. Vì vậy, hai dòng vật liệu có đặc tính và phạm vi ứng dụng khác nhau, cần lựa chọn theo yêu cầu kỹ thuật thực tế.

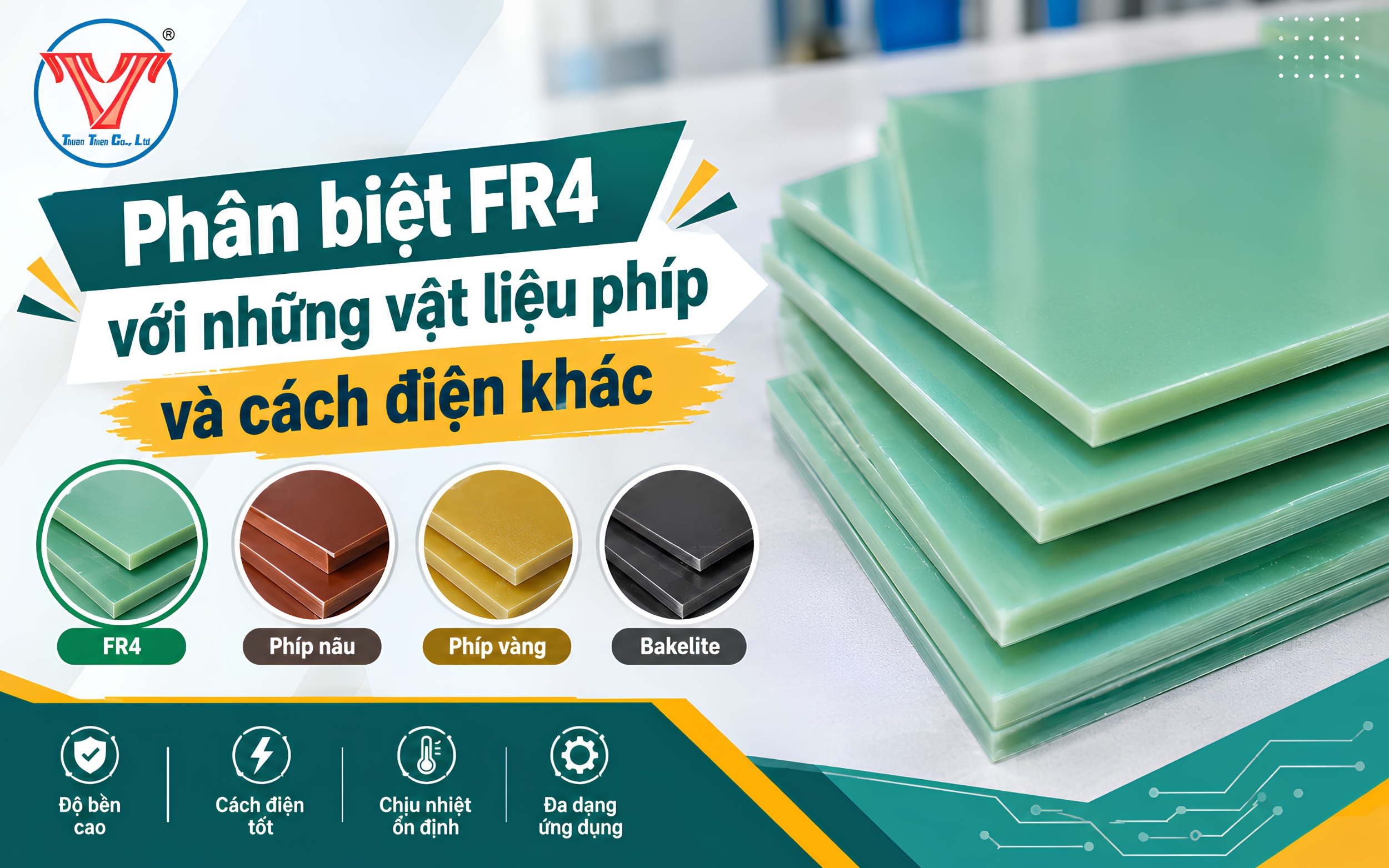

4. Phân biệt FR4 với những vật liệu phíp và cách điện khác

Trên thị trường có nhiều dòng vật liệu cách điện với màu sắc, thành phần và giá thành khác nhau. Việc phân biệt giúp doanh nghiệp tránh mua nhầm sản phẩm không phù hợp.

4.1 Phân biệt FR4 và phíp phenolic

Một số dòng vật liệu như phíp bố tấm được sản xuất từ vải cotton hoặc vải bố tẩm nhựa phenolic rồi ép thành tấm. Dòng này thường được sử dụng trong các chi tiết máy, bánh răng, tấm lót và một số ứng dụng điện công nghiệp.

Trong khi đó, FR4 sử dụng sợi thủy tinh kết hợp nhựa epoxy. Hai loại vật liệu có kết cấu khác nhau nên không thể mặc định thay thế cho nhau trong mọi ứng dụng.

4.2 Phân biệt FR4 và Bakelite

Bakelite là tên gọi gắn với dòng nhựa phenolic, thường được sử dụng trong các sản phẩm cách điện và chi tiết kỹ thuật. Vật liệu phenolic có nhiều dạng nền khác nhau như giấy hoặc vải, tùy theo mục đích sản xuất.

FR4 thuộc nhóm laminate epoxy gia cường sợi thủy tinh, vì vậy có cấu tạo khác với vật liệu phenolic truyền thống. Khi lựa chọn, cần kiểm tra thành phần và thông số của sản phẩm thay vì chỉ dựa vào cách gọi phổ thông.

4.3 Lưu ý khi chọn vật liệu thay thế

Không nên lựa chọn dựa trên màu sắc xanh, vàng, nâu hoặc cam vì màu sắc không đủ để xác định chính xác cấp vật liệu. Cần kiểm tra các thông số như độ bền điện môi, khả năng chịu nhiệt, độ dày, độ bền uốn và môi trường sử dụng.

5. Kích thước, lưu ý khi mua và lựa chọn tại Thuận Thiên

Kích thước và độ dày là những yếu tố ảnh hưởng trực tiếp đến hiệu quả sử dụng, lượng vật liệu hao hụt và chi phí gia công.

5.1 Các quy cách cần quan tâm

FR4 thường được cung cấp dưới dạng tấm với nhiều mức độ dày khác nhau. Trên thị trường có thể gặp các độ dày từ khoảng 0,5 mm đến vài chục milimet, tùy nhà sản xuất và nguồn cung.

Một số khổ tấm tham khảo gồm 1000 × 2000 mm hoặc 1220 × 2440 mm. Đây là quy cách thị trường để khách hàng tham khảo, không đồng nghĩa tất cả đều có sẵn tại Thuận Thiên ở mọi thời điểm.

Khi đặt hàng, cần xác định:

• Khổ rộng và chiều dài tấm.

• Độ dày vật liệu.

• Màu sắc và cấp FR4 cần sử dụng.

• Số lượng tấm hoặc kích thước phôi cần cắt.

• Yêu cầu khoan, phay hoặc gia công theo bản vẽ.

• Điều kiện nhiệt độ, độ ẩm và điện áp làm việc.

5.2 Lựa chọn đúng loại theo mục đích

Nếu dùng trong tủ điện, cần ưu tiên thông số cách điện và độ bền điện môi. Nếu dùng làm đồ gá hoặc chi tiết máy, cần quan tâm thêm đến độ cứng, độ bền cơ học và dung sai gia công.

Đối với những ứng dụng đặc thù, doanh nghiệp nên cung cấp thông tin kỹ thuật hoặc bản vẽ để nhà cung cấp hỗ trợ xác định vật liệu phù hợp.

5.3 Mua vật liệu tại Thuận Thiên

Thuận Thiên cung cấp nhiều dòng vật liệu công nghiệp, trong đó danh mục sản phẩm có phíp xanh ngọc FR4, phíp bố và các loại vật liệu cách điện khác. Khách hàng có thể tham khảo tại website chính thức để tìm hiểu sản phẩm và liên hệ xác nhận quy cách.

Với nhu cầu sử dụng nhựa phíp trong sản xuất, khách hàng nên trao đổi rõ mục đích ứng dụng, kích thước và yêu cầu gia công. Việc xác định đúng loại vật liệu ngay từ đầu giúp hạn chế nhầm lẫn và tối ưu chi phí.

Website: https://bangtaithuanthien.com/

Hotline: 0933 020 929

6. FAQ – Câu hỏi thường gặp về phíp xanh ngọc FR4

Phíp xanh ngọc FR4 được làm từ chất liệu gì?

FR4 thường được sản xuất từ nhiều lớp vải sợi thủy tinh tẩm nhựa epoxy, sau đó ép dưới nhiệt độ và áp suất cao để tạo thành tấm laminate có độ cứng và khả năng cách điện tốt.

Vật liệu có cách điện tốt không?

Có. Đây là một trong những đặc tính quan trọng của FR4. Tuy nhiên, khả năng cách điện thực tế phụ thuộc vào cấp vật liệu, độ dày, điện áp, độ ẩm và điều kiện sử dụng.

FR4 có chịu được nhiệt độ cao không?

FR4 có khả năng chịu nhiệt tương đối tốt. Tuy nhiên, nhiệt độ làm việc liên tục phụ thuộc vào cấp vật liệu và không thể xác định chỉ dựa trên tên gọi. Cần kiểm tra thông số kỹ thuật trước khi sử dụng.

Có thể gia công FR4 theo kích thước yêu cầu không?

Có thể cắt, khoan, phay và tạo hình thành nhiều chi tiết kỹ thuật. Quá trình gia công cần sử dụng dụng cụ phù hợp và có biện pháp kiểm soát bụi sợi thủy tinh.

FR4 có giống phíp bố màu nâu không?

Không. FR4 thường sử dụng sợi thủy tinh và nhựa epoxy, còn dòng phíp phenolic màu nâu thường sử dụng nền giấy hoặc vải tẩm nhựa phenolic. Hai loại có cấu tạo và đặc tính kỹ thuật khác nhau.

Mua phíp xanh ngọc tại Thuận Thiên cần cung cấp thông tin gì?

Khách hàng nên cung cấp độ dày, kích thước, số lượng, mục đích sử dụng và yêu cầu gia công. Nếu có bản vẽ kỹ thuật, hãy gửi kèm để được hỗ trợ xác định quy cách phù hợp.

7. Kết luận

Phíp xanh ngọc là vật liệu laminate gia cường sợi thủy tinh và nhựa epoxy, được sử dụng trong nhiều ứng dụng nhờ khả năng cách điện, độ bền cơ học và khả năng chịu nhiệt phù hợp. Từ tủ điện, máy biến áp đến bảng mạch, đồ gá và thiết bị tự động hóa, vật liệu này đáp ứng nhiều nhu cầu kỹ thuật khác nhau khi được lựa chọn đúng cấp.

Để đạt hiệu quả sử dụng, doanh nghiệp cần quan tâm đến cấu tạo, độ dày, thông số cách điện và môi trường vận hành. Thuận Thiên cung cấp các dòng vật liệu cách điện và công nghiệp, hỗ trợ khách hàng tham khảo sản phẩm, xác nhận quy cách và lựa chọn theo nhu cầu thực tế.

---
